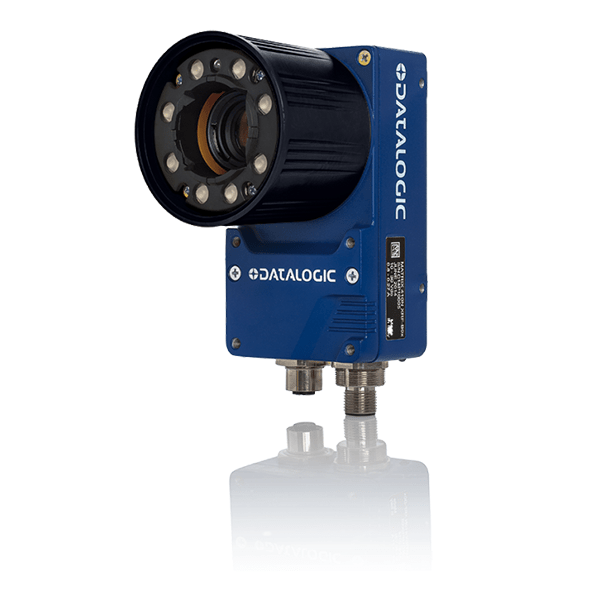

Datalogic Matrix 410N Karekod Barkod Okuyucu

Matrix 410N ™, malzeme taşıma ve lojistik ortamlarında izlenebilirlik uygulamaları için endüstriyel bir 2D görüntüleme cihazıdır. 2 Megapixel CMOS sensör ile 45 fps tarama yapabilir.

Ethernet bağlantısı, standart iletişim servisleri (TCP / IP, HTTP, FTP) ve PROFINET IO, ETHERNET / IP, MODBUS TCP gibi en yaygın endüstriyel iletişim protokolleri yerleşiktir. Ekstra bir modül vs. gerektirmez. Matrix 410N esnektir, daha geniş bir alanda veya bir nesnenin birden çok tarafında tarama yapabilmek için, birden çok 410N cihazı aynı anda senkronize olarak kullanılabilir. Hafızasında 3.000 adede kadar görüntü saklanabilir veya harici bir FTP istemcisine aktarılabilir.

Matrix 410N “kullanım kolaylığı” dır: DL.CODE yazılımı, grafiksel kurulum sağlar ve canlı görüntü gösterme, okuma istatistikleri ve diagnostik dahil olmak üzere çevrim içi izleme işlevlerini destekler.

Gömülü lazer pointer ve patentli Yeşil Nokta (başarılı okuma belirteci) kullanıcının hızlı bir tarama alanı belirlemesi ve herhangi bir harici aksesuar veya yazılım olmadan bir okumayı kolayca onaylamasını sağlar.

Özellikleri
Modeller
Aksesuarlar
Video



PHYSICAL CHARACTERISTICS

Dimensions

123 x 60,5 x 87 mm (4.84 x 2.38 x 3.42 in) with protective lens cover

Weight

482 g (17 oz.) with lens and internal illuminator

Case material

Aluminum

Operating temperature

0° to + 50 °C (32 to 122°F)

Storage temperature

-20 to 70 °C (-4 to 158 °F)

Humidity

90% non condensing

Protection class

IP67



PERFORMANCE



Optical features

MATRIX 410N -5xx-xxx

MATRIX 410N -7xx-xxx

SXGA (1280 x 1024)

UXGA (1600 x 1200)

CMOS sensor

CMOS sensor

Frame rate

60 frames/s

45 frames/s

Reading angles

Max. Pitch: ± 35°; Tilt: 0-360°



Readable symbologies

1D and Stacked: IL 2/5, Code 128, Code 39, EAN/UPC, PDF417, Micro PDF417, Pharmacode, GS1 DataBar (RSS) family, and many more

2D: Data Matrix, QR Code, Micro QR, Maxicode, Aztec

Postal: Royal Mail, Japan Post, Planet, Postnet and many more



Communication interface

RS232 + RS232/RS422/RS485 up to 115.2 Kbit/s

Ethernet IEEE 802.3 10 Base T and IEEE 802.3U 100 BaseTX compliant

ID-NET™ port up to 1 Mbps

Connectivity modes

Pass Through, Master/Slave, Ethernet point to point

Digital inputs

2 opto-isolated. Polarity insensitive and SW Programmable.

Digital outputs

3 SW programmable PNP/NPN ( short circuit protection ). OUT3 programmable as input

Output current 100 mA max, Saturation voltage < 3 V @ 100 mA

Programming method

X-PRESS™ Human Machine Interface

Windows™ based SW (DL.CODE™) Ethernet link

User interface

X-PRESS™ Human Machine Interface

Beeper, Programmable Push Button, LEDs (Status, Com, Trigger, Good, Ready, Power on, Network presence, Good read Spot)

Code quality verification

AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A



ELECTRICAL CHARACTERISTICS

Power supply

10 to 30 VDC

Power consumption

8 W max; 5W typical

Matrix 410N Reader Body

937401082

MATRIX 410N 500-010 1.3MP-60FPS-ETH

937401083

MATRIX 410N 700-010 2.0MP-45FPS-ETH





Focusing Lenses

93ACC1793

LNS-1006 6MM C-MOUNT LENS

93ACC1794

LNS-1109 9MM C-MOUNT LENS

93ACC1795

LNS-1112 12,5MM C-MOUNT LENS

93ACC1796

LNS-1116 16MM C-MOUNT LENS

93ACC1797

LNS-1125 25MM C-MOUNT LENS

93ACC1798

LNS-1135 35MM C-MOUNT LENS

93ACC1799

LNS-1150 50MM C-MOUNT LENS







Internal Lighting modules

93A401019

LT-001 INTERNAL LT RED NARROW ANGLE

93A401020

LT-002 INTERNAL LT RED WIDE ANGLE

93A401021

LT-003 INTERNAL LT WHITE NARROW ANGLE

93A401023

LT-005 INTERNAL LT BLUE FOR DPM

93A401022

LT-004 INTERNAL LT WHITE WIDE ANGLE

93A401024

LT-006 INTERNAL LT RED SUPERNARROW ANGLE

93A401030

LT-007 INTERNL LT RED SUPERNAR+LASER P

93A401026

LT-010 HI POWER LT BLUE SUPERNARROW

93A400031

LT-011 HI POWER LT RED SUPERNARROW
